A gaiola de tubulão é fabricada por uma máquina de gaiola de vergalhão, também chamada de máquina de armar gaiolas, máquina de fabricar armadura cilíndrica ou gaiolas de estaca. Ela posiciona as barras longitudinais em círculo e enrola ou fixa os estribos em espiral ao redor delas, soldando ou amarrando cada ponto de encontro. O resultado é uma armadura cilíndrica pronta para descer no furo.

Existem versões semiautomáticas e automáticas, e a escolha depende do diâmetro das gaiolas, do comprimento, da bitola do aço e do volume mensal de produção. Nas próximas seções explico como cada tipo funciona, onde ele se encaixa e como evitar os erros mais comuns na hora de comprar.

Trabalho há muitos anos com máquinas e equipamentos industriais voltados ao processamento de aço para construção. Nesse tempo vi de perto fábricas de armadura que dobraram a produção ao trocar o processo manual por equipamento adequado, e outras que gastaram dinheiro com uma máquina grande demais ou pequena demais para a realidade delas. Este conteúdo reúne o que costumo orientar a quem está avaliando essa compra.

O que é uma gaiola de tubulão e por que o processo de fabricação importa

O tubulão é um tipo de fundação profunda, escavada no solo, que recebe concreto e transmite a carga da estrutura para camadas mais resistentes. Em muitos casos ele precisa de armadura, principalmente quando há esforços de flexão, cargas horizontais, trechos sujeitos a tração ou exigência de projeto estrutural. Essa armadura tem formato de gaiola: um conjunto de barras verticais, que são as barras principais, travadas por estribos circulares ou por uma espiral contínua.

A gaiola precisa chegar à obra com três características:

• Diâmetro uniforme ao longo de todo o comprimento, para entrar no furo sem arrastar nas paredes.
• Espaçamento correto entre estribos, conforme o projeto, porque é ele que garante o confinamento do concreto.
• Rigidez suficiente para ser içada, transportada e descida sem deformar.

Fazer isso à mão, com gabaritos improvisados e arame recozido, funciona para obras pequenas. Mas a precisão varia de peça para peça, a mão de obra pesa e o prazo fica refém da equipe. Quando o volume cresce, a fabricação mecanizada deixa de ser luxo e passa a ser condição para manter margem e cumprir cronograma.

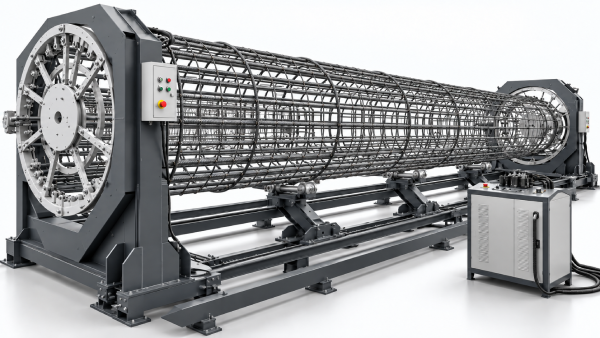

Como funciona uma máquina de gaiola de vergalhão

Apesar das diferenças entre fabricantes, a lógica de uma máquina de gaiola costuma seguir quatro etapas.

Alimentação e posicionamento das barras principais

As barras longitudinais, cortadas no comprimento da gaiola, são posicionadas em um conjunto de guias ou anéis giratórios. Esses guias definem o diâmetro e a quantidade de barras, e em máquinas melhores são ajustáveis por regulagem simples, sem troca de peças.

Enrolamento do estribo helicoidal

O aço do estribo, normalmente em bobina ou em rolo, passa por um sistema de endireitamento e é conduzido até as barras principais. Enquanto o conjunto gira, o estribo é enrolado em espiral. O passo da espiral, que é a distância entre uma volta e outra, é programado conforme o projeto. Algumas máquinas permitem passos diferentes ao longo da mesma gaiola, mais fechado nas pontas e mais aberto no meio.

Fixação dos pontos de contato

Em cada cruzamento entre estribo e barra principal, a máquina fixa o encontro. Isso pode ser feito por solda de resistência, por solda com eletrodo ou arame, ou por amarração mecânica com arame. A solda é mais rápida e rígida. A amarração é preferida em situações em que o projeto ou a norma da obra restringem soldagem em determinados tipos de aço.

Corte, descarga e acabamento

Ao atingir o comprimento programado, a máquina corta o estribo, finaliza a gaiola e a descarrega em mesa ou rampa. Em linhas mais completas, o operador ainda instala os anéis de enrijecimento, que são aros de aço de maior bitola colocados a intervalos para manter a forma circular durante o içamento.

Principais tipos de máquinas para fabricar gaiola de tubulão

Quando alguém pergunta “qual máquina?”, a resposta honesta é que existem alguns caminhos. Veja os mais usados.

Máquina de gaiola automática com solda

É a opção para quem tem produção contínua e alto volume. O operador regula o diâmetro, o comprimento, o passo e a quantidade de barras, e a máquina faz o resto. A solda é feita no próprio equipamento, o que dá velocidade e repetibilidade.

• Indicada para: fábricas de armadura, grandes empresas de fundação e obras com alta demanda.
• Vantagens: produtividade elevada, qualidade uniforme e menor dependência de operadores experientes.
• Pontos de atenção: investimento maior, exigência de energia elétrica estável e necessidade de manutenção preventiva.

Máquina de gaiola semiautomática

Aqui parte do processo ainda depende do operador. Por exemplo, ele posiciona as barras principais manualmente e a máquina enrola o estribo, ou o inverso. É um meio termo muito procurado por empresas que estão saindo do processo manual.

• Indicada para: construtoras com produção própria de armadura, empresas de fundação de médio porte.
• Vantagens: custo de entrada menor e boa melhora de produtividade.
• Pontos de atenção: a qualidade ainda depende do cuidado do operador.

Máquina espiraladora

Em algumas aplicações, a espiral é produzida em separado e depois montada sobre as barras. A espiraladora forma a hélice no diâmetro desejado a partir do vergalhão, em passo regulável. Pode ser uma etapa isolada, combinada com uma bancada de montagem.

• Indicada para: produções em que o estribo tem bitola maior ou o passo é muito específico.
• Pontos de atenção: exige uma etapa extra de montagem, que consome tempo e mão de obra.

Estribadeira automática combinada com bancada de montagem

Algumas empresas montam a gaiola com estribos circulares, e não helicoidais. Nesse caso, a estribadeira automática dobra e fecha os anéis, e a montagem é feita em bancada com gabarito. É uma solução boa para quando o projeto pede estribos individuais, e não espiral contínua.

• Indicada para: projetos com estribos fechados e volumes moderados.
• Pontos de atenção: a montagem em bancada é mais lenta do que em máquina de gaiola dedicada.

Linha completa de processamento

Em fábricas maiores, a máquina de gaiola é só uma parte de uma linha que inclui endireitadeira de bobina, cortadeira de barras, dobradeira e sistema de transporte. Esse conjunto pertence ao universo das soluções em automação de processos, em que o aço entra na linha como bobina ou barra e sai como gaiola pronta, com mínima intervenção manual.

Máquinas de apoio que fazem diferença na linha

Mesmo com uma boa máquina de gaiola, o resultado depende do que acontece antes e depois dela.

• Endireitadeira e cortadeira: transformam a bobina em barras retas no comprimento exato, reduzindo perdas e retrabalho.
• Dobradeira de vergalhão: faz ganchos, ancoragens e peças auxiliares.
• Mesa de descarga e rampa de estocagem: evitam que a gaiola seja deformada logo depois de pronta.
• Ponte rolante ou talha: movimenta gaiolas longas com segurança.
• Balança ou sistema de pesagem: facilita o controle de consumo de aço e a conferência com o projeto.

Quem compra só a máquina principal e esquece desses itens costuma criar um gargalo logo na primeira semana de operação.

Como escolher a máquina certa: os critérios que realmente importam

Na minha experiência, a escolha certa começa por perguntas simples, feitas antes de qualquer proposta comercial. Veja as principais.

1. Qual a faixa de diâmetro das gaiolas?

Tubulões variam muito de diâmetro. A máquina precisa cobrir toda a faixa que você pretende produzir, e não apenas o diâmetro mais comum. Se hoje você faz gaiolas médias, mas sabe que vai atender obras com diâmetros maiores, vale conferir a capacidade máxima do equipamento.

2. Qual o comprimento máximo?

O comprimento da gaiola define o tamanho da máquina, o espaço de galpão e a logística de transporte. Gaiolas muito longas costumam ser feitas em módulos, emendados na obra, e isso também influencia a escolha.

3. Quais bitolas de aço serão usadas?

Confira a bitola das barras principais e a do estribo. Uma máquina feita para estribos finos pode não dar conta de estribos mais grossos, e a diferença aparece na qualidade da solda e no desgaste dos componentes.

4. Qual o volume de produção?

Pense em metros de gaiola ou toneladas de aço por mês. Para produção baixa e esporádica, uma máquina semiautomática resolve. Para produção diária e constante, a automática se paga mais rápido.

5. Como é a mão de obra disponível?

Máquinas automáticas reduzem a dependência de gente muito experiente, mas pedem operadores treinados para configurar e manter o equipamento. Avalie se você tem ou consegue formar essa equipe.

6. A obra exige solda ou amarração?

Alguns projetos e tipos de aço limitam a soldagem. Confirme com o responsável técnico da obra antes de decidir o tipo de fixação.

7. Qual é a estrutura de pós venda?

Esse é o item mais subestimado. Uma máquina parada custa mais do que parece. Verifique prazo de entrega de peças, disponibilidade de assistência técnica, treinamento na instalação e manual em português.

Manual, semiautomática ou automática: qual vale mais a pena?

Uma comparação prática ajuda a enxergar o cenário.

• Processo manual: investimento inicial mínimo, mas produtividade baixa, variação de qualidade e alto custo de mão de obra ao longo do tempo.
• Semiautomática: boa relação custo benefício para quem está começando a mecanizar, com ganho real de velocidade e padronização.
• Automática: maior investimento, mas menor custo por metro produzido, qualidade constante e capacidade de atender grandes demandas.

A decisão mais segura é olhar o custo por gaiola produzida, e não apenas o preço da máquina. Quando você soma mão de obra, retrabalho, desperdício de aço e atrasos, a conta muda bastante.

Investimento: o que influencia o preço

Os valores variam bastante conforme o porte, a origem do equipamento, o nível de automação e as condições comerciais do momento, por isso prefiro não citar números fixos que podem envelhecer rápido. O que posso dizer com segurança é que o preço é influenciado por:

• Capacidade de diâmetro e comprimento.
• Nível de automação, com ou sem controle por tela e memória de receitas.
• Tipo de fixação, solda ou amarração.
• Origem, nacional ou importada, com impacto de câmbio, frete e impostos.
• Itens incluídos, como endireitadeira, mesa de descarga e treinamento.
• Condições de pagamento e financiamento disponíveis.

Um exercício que recomendo é calcular o retorno pela diferença de custo. Some quanto você gasta hoje, por mês, com mão de obra, perdas de material e horas extras para produzir gaiolas. Compare com o custo operacional estimado da máquina, incluindo energia, manutenção e operador. A diferença mensal, dividida pelo valor do investimento, dá uma ideia do prazo de retorno. Muitos clientes percebem que o payback acontece mais cedo do que imaginavam, principalmente quando a demanda de obras é recorrente.

Máquinas nacionais ou importadas

Os dois caminhos existem e cada um tem seus pontos fortes.

Máquinas nacionais costumam ter vantagem em assistência técnica, reposição de peças e adaptação às bitolas e padrões do mercado brasileiro. Também evitam a incerteza do câmbio e do prazo de importação.

Máquinas importadas podem oferecer níveis mais altos de automação e acabamento. Em contrapartida, exigem atenção a prazos de nacionalização, custos de frete, peças de reposição e suporte técnico local.

Para a maioria das empresas de fundação e fábricas de armadura no Brasil, o equilíbrio entre desempenho e suporte próximo pesa muito na decisão. Máquina boa é a que fica trabalhando.

Qualidade da gaiola: o que o comprador final observa

Quem compra a gaiola, seja uma construtora ou uma empresa de fundação, olha alguns pontos de forma bem objetiva. Uma máquina que entrega isso com consistência ajuda a fechar contrato e a manter cliente.

• Diâmetro correto e constante, sem ovalização.
• Espaçamento de estribos conforme o projeto.
• Pontos de solda ou amarração firmes e uniformes.
• Ausência de barras tortas ou fora de alinhamento.
• Peso conferido com o previsto em projeto.
• Identificação clara da peça, facilitando o controle na obra.

Aqui entram as máquinas industriais de alta precisão, que mantêm tolerâncias estreitas em cada peça produzida. Isso evita retrabalho, reduz reclamações e protege a reputação da empresa que fabrica ou usa as gaiolas.

Segurança e organização do galpão

A produção de gaiolas envolve peças longas, pesadas e com extremidades cortantes. Algumas práticas simples reduzem acidentes e perdas:

• Delimitar áreas de trabalho, armazenagem e circulação.
• Usar proteções nos pontos móveis da máquina e botão de emergência acessível.
• Treinar operadores para posicionamento, regulagem e parada segura.
• Manter o piso nivelado e limpo, especialmente na área de descarga.
• Prever pontos de içamento adequados e acessórios certificados.
• Fornecer equipamentos de proteção individual compatíveis com solda e corte.

Um galpão organizado também melhora a produtividade, porque o material flui sem cruzar caminhos nem exigir deslocamentos desnecessários.

Manutenção preventiva: o que não pode ser deixado de lado

Máquinas de gaiola trabalham com aço, vibração e, em alguns casos, calor de solda. O desgaste é natural, mas pode ser controlado com rotina simples:

• Lubrificação periódica das partes móveis, conforme o manual.
• Inspeção de roletes, guias e sistemas de tracionamento do estribo.
• Verificação de eletrodos, bicos e sistemas de solda, quando existentes.
• Conferência de alinhamento e calibração dos guias de diâmetro.
• Limpeza de resíduos de aço e carepa.
• Registro de horas de uso e de paradas, para antecipar trocas de peças.

Cada hora de máquina parada significa gaiolas atrasadas e, muitas vezes, uma obra esperando. Um plano preventivo simples costuma sair muito mais barato do que uma quebra no meio de um pedido importante.

Erros comuns na hora de comprar

Algumas armadilhas aparecem de forma recorrente:

• Comprar pensando só no preço e ignorando assistência técnica.
• Escolher uma máquina sem folga de capacidade para crescer.
• Não prever a energia elétrica necessária e a estrutura do galpão.
• Esquecer equipamentos de apoio, como endireitadeira e mesa de descarga.
• Não pedir demonstração ou referência de clientes que já usam o modelo.
• Deixar o treinamento da equipe para depois.
• Não confirmar com o responsável técnico quais tipos de fixação o projeto aceita.

Evitar esses pontos já poupa muita dor de cabeça.

Aspectos comerciais: como negociar e o que pedir ao fornecedor

Na negociação, vale ir além do preço. Peça por escrito:

• Capacidade técnica detalhada, com faixa de diâmetros, bitolas e comprimentos.
• Prazo de entrega e de instalação.
• Garantia e o que ela cobre.
• Lista de peças de desgaste e prazo de reposição.
• Treinamento para operadores e manutenção.
• Condições de pagamento, incluindo possibilidade de financiamento.
• Opção de visita a uma máquina em funcionamento.

Para quem também pensa em revenda ou troca no futuro, escolher equipamento de fabricante conhecido e com boa rede de suporte ajuda a manter valor de mercado. Máquinas bem cuidadas e com histórico de manutenção costumam ter boa liquidez no mercado de usados.

O papel da automação no futuro das fábricas de armadura

A tendência é clara: fábricas de armadura e empresas de fundação estão cada vez mais atrás de produtividade, padronização e controle. Isso passa por máquinas com programação de receitas, leitura de projeto, registro de produção e menor dependência de ajustes manuais. Esse movimento é parte das soluções em automação de processos que já fazem diferença em outros setores industriais e agora avançam também na produção de armaduras.

Quem se antecipa a essa mudança ganha competitividade, porque consegue entregar mais rápido, com qualidade mais estável e com custo previsível.

Perguntas frequentes

Qual máquina faz gaiola de tubulão?

A máquina específica para esse fim é a máquina de armar gaiolas de vergalhão, que posiciona as barras principais e enrola ou fixa os estribos em espiral. Existem modelos semiautomáticos e automáticos.

Dá para fazer gaiola de tubulão só com estribadeira?

A estribadeira fabrica os estribos, mas a montagem da gaiola exige ainda uma bancada ou máquina de gaiola. Para volumes pequenos, a combinação funciona. Para produção maior, a máquina de gaiola é mais produtiva.

A gaiola é soldada ou amarrada?

Depende do projeto, do tipo de aço e das exigências da obra. Muitas máquinas trabalham com solda por ser mais rápida e rígida, mas a amarração com arame segue sendo aceita e utilizada em diversos casos.

Qual diâmetro de gaiola uma máquina consegue fazer?

Varia conforme o modelo. Há máquinas para diâmetros menores e outras para gaiolas bem grandes. Confirme sempre a faixa máxima e mínima antes de fechar a compra.

Vale a pena comprar uma máquina usada?

Pode valer, desde que haja histórico de manutenção, teste em funcionamento e disponibilidade de peças. Máquina usada sem suporte técnico pode sair cara no longo prazo.

Quanto tempo leva para uma máquina de gaiola se pagar?

Depende do volume de produção, do custo atual de mão de obra e da quantidade de perdas. Em operações com produção constante, o retorno tende a ser mais rápido, porque o custo por gaiola cai e a capacidade de atender pedidos aumenta.

Conclusão

A gaiola de tubulão em vergalhão de aço é produzida por máquinas de armar gaiolas, que podem ser semiautomáticas ou automáticas, com solda ou amarração, e que se encaixam em linhas de processamento de aço mais completas. A escolha certa passa por entender o diâmetro, o comprimento, as bitolas, o volume de produção e o suporte oferecido pelo fornecedor.

Uma boa máquina de gaiola de vergalhão reduz custo, acelera prazos e entrega peças padronizadas, o que fortalece a reputação de quem fornece ou executa fundações. Já as máquinas industriais de alta precisão garantem que cada gaiola saia dentro da tolerância, evitando retrabalho e dores de cabeça na obra. Se você está avaliando esse investimento, comece pelas perguntas certas, compare o custo por gaiola produzida e priorize fornecedores que acompanhem a máquina depois da entrega.
